Blenderでオブジェクトに穴を開けてみます。Booleanモディファイアを利用して簡単に作成してみます。
はじめに
使用するBlenderのヴァージョンは5.1です。
下記記事のビリヤードボールを作成する際、ブーリアンモディファイアを利用しました。今回は詳しく確認してオブジェクトに穴を開ける、オブジェクトをつなげるを実装してみます。
製作開始

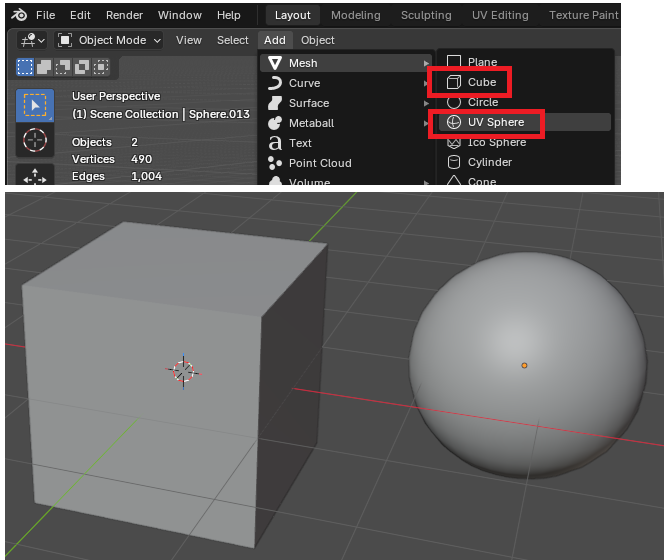

まずは「Add(追加)」→「Mesh(メッシュ)」→「Cube(立方体)」と「UVSphere(UV球)」を追加します。

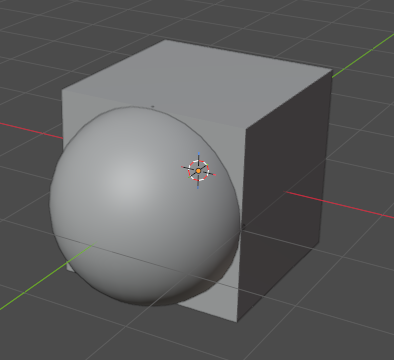

立方体と球体を適当に重ねます。

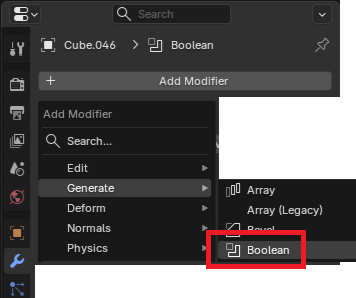

Cube(立方体)に「AddModifier」から「Boolean」を追加します。

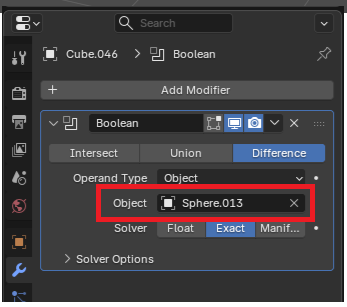

ObjectにUV球を指定します。

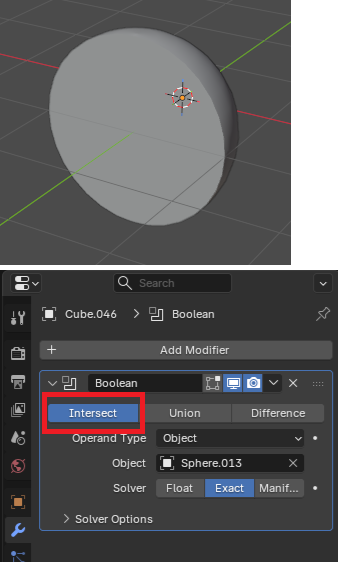

Intersect(交差)
「Intersect」を選択すると下記の様に2つのオブジェクトが交差している部分が抽出されます。
Union(結合)

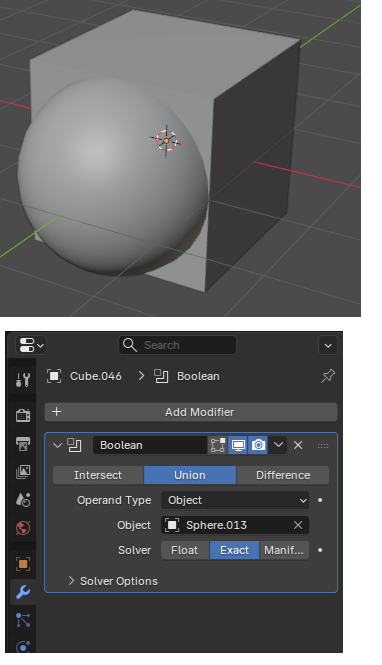

「Union」を選択すると下記の様に2つのオブジェクトが結合されます。

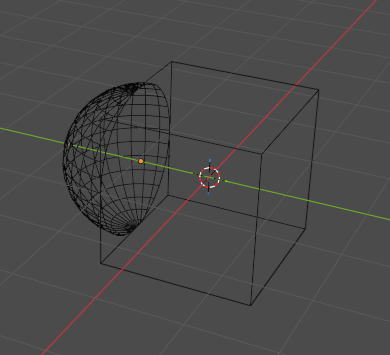

ワイヤー表示にすると下記の様になっており、内部のポリゴンが削除されます。
Difference(差分)

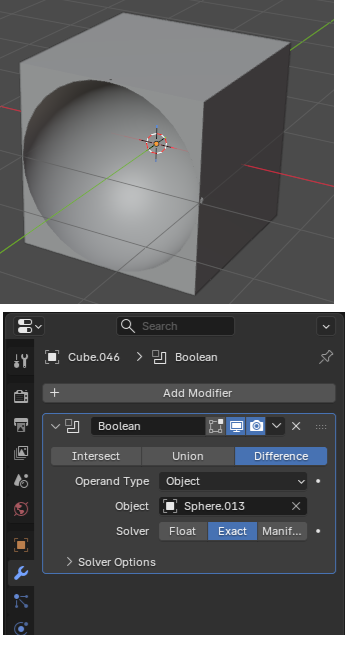

「Difference」を選択すると下記の様に指定したオブジェクト（UV球）の部分が削除されます。
球ではなくCylinder(円柱)を指定すると下記の様に簡単に穴を開けることが出来ます。
BoolToolアドオン

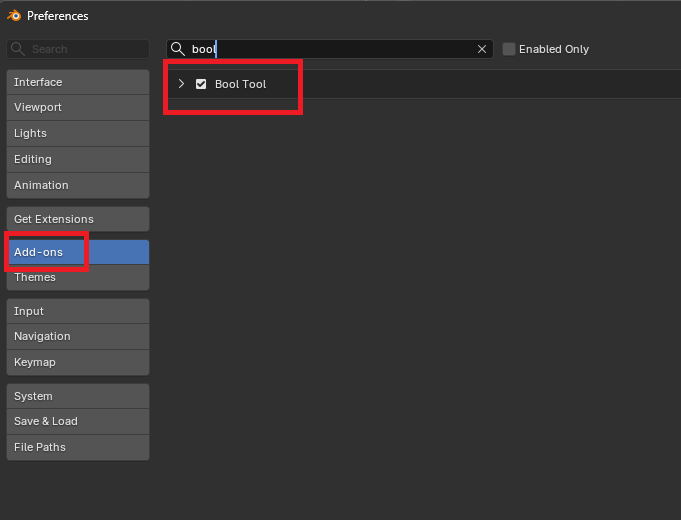

BoolToolアドオンを利用して同じように実行することもできます。画面上部の「Edit」→「Preferences」の「Add-ons」から「BoolTool」を有効にします。

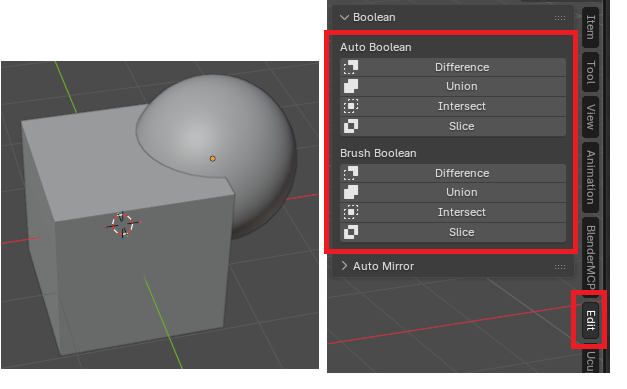

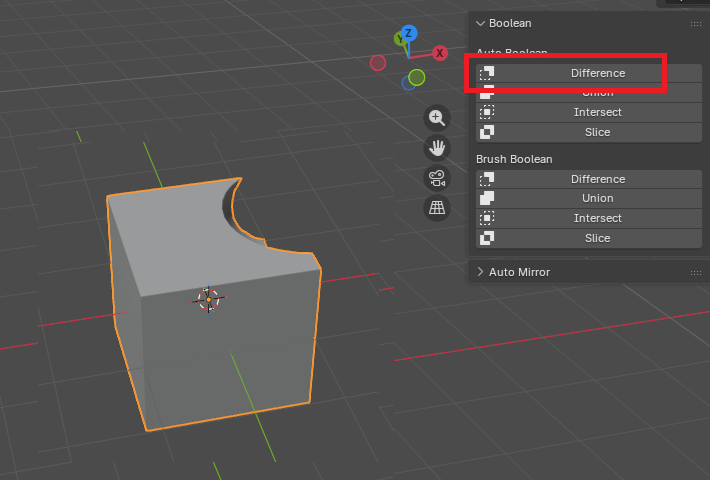

2つのオブジェクトを選択してキーボードのNから「Edit」を選択することでBooleanを行うことが出来ます。
基準にしたい方のオブジェクトをShiftで選択して、実行すると下記の様になります。
